●第三代微型可編程控制器

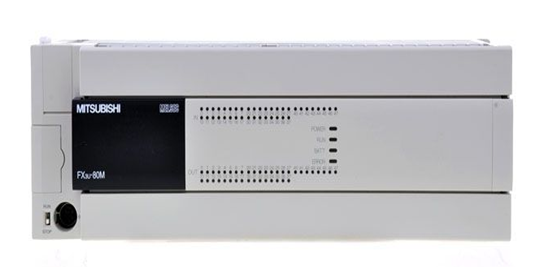

FX3U三菱PLC

● 內置高達64K大容量的RAM存儲器

● 內置業界最高水平的高速處理0.065μS/基本指令

● 控制規模:16~384(包括CC-LINK I/O)點

● 內置獨立3軸100kHz定位功能(晶體管輸出型)

● 基本單元左側均可以連接功能強大簡便易用的適配器

http://my.b2b.makepolo.com/misc/editor/themes/common/anchor.gifhttp://my.b2b.makepolo.com/misc/editor/themes/common/anchor.gifhttp://my.b2b.makepolo.com/misc/editor/themes/common/anchor.gif

FX3U三菱PLC主要特點編輯

【最大384點的輸入輸出點數】

FX3U三菱PLC主要特點

可編程控制器上直接接線的輸入輸出(最大256點)和網絡(CC-Link)上的遠程I/O(最大256點)的合計點數可以擴展到384點。

【可以連接的擴展單元/模塊】

輸入輸出的擴展設備可以連接FX2N 系列的輸入輸出擴展單元/模塊。此外，FX0N/FX2N/FX3U系列特殊功能單元/模塊最多可以連接8臺。(FX0N系列僅可以連接FX0N-3A)

【程序內存】

內置了64K步的RAM內存。此外，可以通過使用存儲器盒，將程序內存變?yōu)榭扉W存儲器。

【運算指令】

除了浮點數、字符串處理指令以外，還具備了定坐標指令等豐富的指令。

【內置RUN/STOP開關】

可以通過內置開關進行RUN/STOP的操作。此外，也可以從通用的輸入端子或外圍設備上發出RUN/STOP的指令。

【支持RUN中寫入】

通過計算機用的編程軟件，可以在可編程控制器RUN時更改程序。

【內置時鐘功能】

內置了時鐘功能，可以執行時間的控制。

【編程工具】

請使用對應FX3U版本的編程工具。→參考本書5章版本信息及外圍設備的連接對應情況」

*在不對應FX3U系列的外圍設備中，可以選擇FX2N系列或是FX2系列進行編程。此時，指令和軟元件的可使用范圍在FX3U系列以及選擇的機型的可編程控制器兩者都具有的范圍內。

【支持程序的遠程調試】

如果使用編程軟件(GX Developer)，可以通過連接在RS-232C功能擴展板，以及RS-232C通信特殊適配器上的調制解調器，執行遠距離的程序傳送以及可編程控制器的運行監控。

【高速計數功能】

1) 基本單元的輸入端子。

- 開集電極型晶體管輸出的輸入

- 單相100kHz × 6點 + 10kHz × 2點

- 雙相50kHz × 2點

2) 高速輸入特殊適配器(FX3U-4HSX-ADP)的輸入端子

- 差動輸入

- 單相200kHz × 8點(連接2臺時)

- 雙相100kHz × 2點(連接2臺時)

【輸入中斷功能(帶延遲功能)】

通過ON寬度，或是OFF寬度最小5μs(X000～X005)的外部信號可以優先處理中斷子程序。(還具備定時器中斷、高速計數器中斷功能)

【脈沖輸出功能】

1) 使用基本單元(晶體管輸出型)的輸出端子時，3軸可同時輸出最高為100kHz的脈沖(開集電極輸出)。(Y000、Y001、Y002)

2) 如果使用2 臺高速輸出特殊適配器FX3U-2HSYADP，4軸可同時輸出最高為200kHz的脈沖(差動線性驅動輸出)。

http://my.b2b.makepolo.com/misc/editor/themes/common/anchor.gifhttp://my.b2b.makepolo.com/misc/editor/themes/common/anchor.gifhttp://my.b2b.makepolo.com/misc/editor/themes/common/anchor.gif

FX3U三菱PLC的輸入接線注意事項編輯

FX3U三菱PLC微型控制器的輸入根據外部接線, 漏型輸入和源型輸入都可使用。但是,S/S端子的接線一定要連

FX3U三菱PLC的輸入接線注意事項

接。詳細事宜請參考同捆的"FX3U系列三菱PLC硬件說明手冊"。

* 請不要與(0V)、(24V)端子同時接線。

FX3U三菱PLC產品構成編輯

種類

內容

連接內容

基本單元

內置有CPU、電源、輸入輸出、程序內存的可編程控制器主機。

可連接各種擴展設備。

擴展單元

內置電源的輸入輸出擴展。附帶連接電纜。

輸入輸出的最大擴展點數為256點。（特殊擴展：最多8臺）與CC-Link遠程I/O的合計最大為384點。關于臺數的詳細內容，請參考后述的機型選擇。

擴展模塊

從基本、擴展單元獲得電源供給的輸入輸出擴展。內置連接電纜。

擴展電源單元

AC電源型基本單元的內置電源不足時，擴展電源。

可P給輸出擴展模塊或者特殊功能模塊供給電源。

特殊單元

內置電源的特殊控制用擴展。附帶連接電纜。

輸入輸出的最大擴展點數為256點。（特殊擴展：最多8臺）與CC-Link遠程I/O的合計最大為384點。關于臺數的詳細內容，請參考后述的機型選擇。

特殊模塊

從基本、擴展單元獲得電源供給的特殊控制用擴展。內置連接電纜。

功能擴展板

可內置于可編程控制器中的，用于功能擴展的設備。不占用輸入輸出點數。

可安裝1塊?？膳c特殊適配器合用

特殊適配器

從基本單元獲得電源供給的特殊控制用擴展。內置連接用接頭。

連接高速輸入用、高速輸出用的特殊適配器時，不需要功能擴展板；但是與通信用及模擬量用的特殊適配器合用時，需要功能擴展板。

存儲器盒

閃存：最大16000步：最大64000步(帶程序傳輸功能/不帶程序傳輸功能）

可內置1臺。

顯示模塊

可安裝于可編程控制器中進行數據的顯示和設定。

可內置1臺fx3u-7dm型顯示模塊。

FX3U三菱PLC規格編輯

電源輸入輸出

電源規格

AC電源型：AC100V-240V 50/60Hz DC電源型：DC24V

耗電量

AC電源型：30W(16M)，35W(32M),40W(48M),45W(64M),50W(80M) ,65W(128M)

DC電源型：25W(16M)，30W(32M),35W(48M),40W(64M),45W(80M),

沖擊電流

AC電源型：最大30A 5ms以下/AC100V，最大45A 5ms以下/AC200V

24V供電電源

DC電源型：400mA以下(16M,32M) 600mA以下(48M,64M,80M,128M)

輸入規格

DC24V，5～7mA (無電壓觸點、或者漏型輸入時:NPN開集電極晶體管輸入,源型輸入時:PNP開集電極輸入)

輸出規格

繼電器輸出型：2A/1點、8A/4點COM 8A/8點COM AC250V(對應CE、UL/cUL規格時為240V)DC30V以下

晶體管輸出型:0.5A/1點、0.8A/4點 1.6A/8點 COM DC5V~DC30V

輸入輸出擴展

可連接FX2N系列用的擴展設備。

性能

程序存儲器

內置64000步RAM(電池支持)

選件：64000步閃存存儲盒，16000步閃存存儲盒

時鐘功能

內置實時時鐘（有閏年修正功能）月差±45秒/25℃

指令

基本指令27個、步進梯形圈指令2個、應用指令209種

運算處理速度

基本指令：0.065s/指令，應用指令：0.642~數100s/指令

高速處理

有輸入輸出刷新指令、輸入濾波調整指令、輸入中斷功能、定時中斷功能、高速計數中斷功能、脈沖捕捉功能

最大輸入輸出點數

384點(基本單元、擴展設備的I/O點數以及遠程I/O點數的總和)

輔助續電器、定時器

輔助續電器：7680點、定時器：512點

計數器

16位增計數器：200點，32位計數器：35點高速用32位計數器：[1相]100kHz/6點、10kHz/2點[2相]50kHz/2點(可設定4倍)使用高速輸入適配器時為1相200kHz、2相100kHz

數據寄存器

一般用8，000點、擴展寄存器32768點、擴展文件寄存器(要安裝存儲盒)32768點、變址用16點

其他

功能擴展版

可以安裝FX3U-□□□-BD型功能擴展版

特殊適配器

·模擬量用(最多4臺)、通訊用(包括通信用板最多2臺)[都需要功能擴展板]·

高速輸入輸出用(輸入用：最多2臺、輸出用：最多2臺)[同時使用模擬量或者通信特殊適配器時，需要功能擴展板]

特殊擴展

可連接FX0N、FX2N、FX3U系列的特殊單元以及特殊模塊

顯示模塊

可內置FX3U-7DM：STN單色液晶、帶背光燈、全角8個字符/半角16個字符×4行、JIS第1/第2級字符

支持?jǐn)?shù)據通訊

支持?jǐn)?shù)據鏈路

RS-232CRS-485,RS-422,N:N網絡、并聯鏈接、計算機連接

CC-Link,CC-Link/LT,MELSEC-I/O鏈接

外圍設備的機型選擇

選擇[FX3U（C）]，[FX2N（C）]，[FX2（C）]但是，選擇[FX2N（C）]，[FX2（C）]時有使用限制

三菱PLC-FX3U系列主機選型表編輯

型號

點數與輸入型號方式

供電電壓

FX3U-16MR/ES-A

內置8入/8出（繼電器）

AC 220V

FX3U-32MR/ES-A

內置16入/16出（繼電器）

AC 220V

FX3U-48MR/ES-A

內置24入/24出（繼電器）

AC 220V

FX3U-64MR/ES-A

內置32入/32出（繼電器）

AC 220V

FX3U-80MR/ES-A

內置40入/40出（繼電器）

AC 220V

FX3U-128MR/ES-A

內置64入/64出（繼電器）

AC 220V

FX3U-16MT/ES-A

內置8入/8出（晶體管漏型）

AC 220V

FX3U-32MT/ES-A

內置16入/16出（晶體管漏型）

AC 220V

FX3U-48MT/ES-A

內置24入/24出（晶體管漏型）

AC 220V

FX3U-64MT/ES-A

內置32入/32出（晶體管漏型）

AC 220V

FX3U-80MT/ES-A

內置40入/40出（晶體管漏型）

AC 220V

FX3U-128MT/ES-A

內置64入/64出（晶體管漏型）

AC 220V

FX3U-16MR/DS

內置8入/8出（繼電器）

AC 220V

FX3U-32MR/DS

內置16入/16出（繼電器）

DC 24V

FX3U-48MR/DS

內置24入/24出（繼電器）

DC 24V

FX3U-64MR/DS

內置32入/32出（繼電器）

DC 24V

FX3U-80MR/DS

內置40入/40出（繼電器）

DC 24V

FX3U-16MT/DS

內置8入/8出（晶體管漏型）

DC 24V

FX3U-32MT/DS

內置16入/16出（晶體管漏型）

DC 24V

FX3U-48MT/DS

內置24入/24出（晶體管漏型）

DC 24V

FX3U-64MT/DS

內置32入/32出（晶體管漏型）

DC 24V

FX3U-80MT/DS

內置40入/40出（晶體管漏型）

DC 24V

FX3U-16MT/DSS

內置8入/8出（晶體管源型）

DC 24V

FX3U-32MT/DSS

內置16入/16出（晶體管源型）

DC 24V

FX3U-48MT/DSS

內置24入/24出（晶體管源型）

DC 24V

FX3U-64MT/DSS

內置32入/32出（晶體管源型）

DC 24V

FX3U-80MT/DSS

內置40入/40出（晶體管源型）

DC 24V

FX3U-16MT/ESS

內置8入/8出（晶體管源型）

AC 220V

FX3U-32MT/ESS

內置16入/16出（晶體管源型）

AC 220V

FX3U-48MT/ESS

內置24入/24出（晶體管源型）

AC 220V

FX3U-64MT/ESS

內置32入/32出（晶體管源型）

AC 220V

FX3U-80MT/ESS

內置40入/40出（晶體管源型）

AC 220V

FX3U-128MT/ESS

內置64入/64出（晶體管源型）

AC 220V
